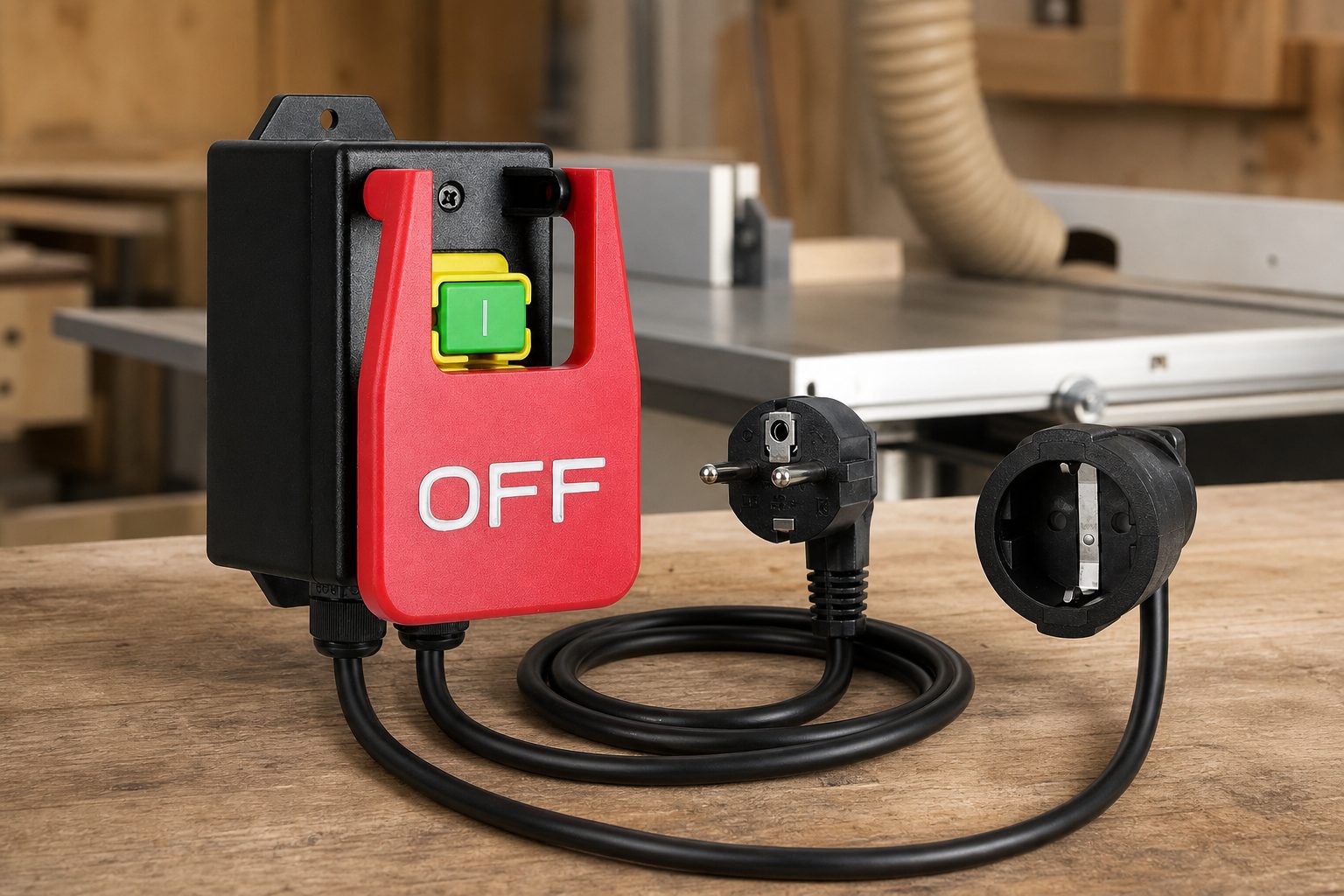

220 V / 16 A : un interrupteur de sécurité NVR avec une grande palette STOP améliore la sécurité d’une table de défonceuse, d’une scie ou d’une perceuse
Ce type d’interrupteur de sécurité NVR est conçu pour les machines d’atelier qu’il est plus pratique de commander avec un interrupteur externe plutôt qu’en allant directement actionner l’interrupteur de l’outil.
pandealia.euLes meilleurs coupons des boutiques chinoises, les prix et leur historique au même endroit.Ce type d’interrupteur de sécurité NVR est conçu pour les machines d’atelier qu’il est plus pratique de commander avec un interrupteur externe plutôt qu’en allant directement actionner l’interrupteur de l’outil.
Un exemple typique est une défonceuse installée à l’envers dans une table de défonceuse.
La grande palette rouge permet d’arrêter rapidement la machine avec la main, l’avant-bras ou le genou, et la fonction No-Volt Release est conçue pour empêcher le redémarrage automatique de la machine au retour du courant.
Que signifie No-Volt Release ?
Avec un interrupteur mécanique ordinaire, un scénario dangereux peut se produire :
la machine est en marche, le courant est coupé, le moteur s’arrête, mais l’interrupteur reste en position ON.
Lorsque l’alimentation est rétablie, la machine peut se remettre en marche de manière inattendue.
Un interrupteur NVR « retombe » en cas de coupure et reste éteint au retour du courant.
L’utilisateur doit appuyer de nouveau volontairement sur le bouton vert START.
C’est là sa principale fonction de sécurité.
Grande palette rouge STOP
Avec une table de défonceuse ou une scie sur table, il n’est pas judicieux de devoir chercher un petit interrupteur sous le plateau en cas d’urgence.
Le grand capot/la grande palette rouge fait office de STOP facilement accessible.
Les fabricants professionnels de tables de défonceuse utilisent le même principe et recommandent de placer l’interrupteur à l’avant du poste de travail, où il est facilement accessible.
Pour une table de défonceuse, un interrupteur externe est très pratique
Sur une défonceuse portative classique montée dans une table, l’interrupteur d’origine est souvent caché sous le plateau.
Sans interrupteur externe, l’utilisateur doit :
- passer la main sous la table,
- détourner son attention de la pièce à travailler,
- approcher la main de l’outil en rotation.
Un interrupteur NVR externe résout ce problème.
La valeur indiquée de 220 V / 16 A doit être évaluée en fonction du moteur
Un modèle générique particulier est vendu sous la mention 220 V / 16 A.
Cependant, pour un produit anonyme, il n’existe pas de documentation technique indépendante publiée par le fabricant permettant de vérifier sa capacité à commuter durablement une charge complète de 16 A.
À titre de comparaison, les interrupteurs NVR réputés pour tables de défonceuse indiquent souvent un courant continu garanti inférieur, par exemple 12–13 A sous 230 V.
Il est donc raisonnable de conserver une marge de puissance et de ne pas utiliser un interrupteur générique bon marché à la limite de son courant nominal.
Le courant de démarrage est plus élevé avec les moteurs
Au démarrage, un moteur électrique peut brièvement consommer beaucoup plus qu’en fonctionnement normal.
Cela signifie qu’il ne suffit pas de regarder uniquement la valeur de 16 A.
La capacité des contacts à supporter une charge inductive de moteur et des démarrages répétés est également importante.
Pour une machine très puissante, il est préférable d’utiliser un interrupteur ou un contacteur spécialement conçu pour les charges de moteur.
Tous les outils modernes ne sont pas compatibles avec un NVR externe
Certains outils électroniques récents disposent de leur propre protection contre le redémarrage.
Après une coupure de courant, ils exigent que leur propre interrupteur soit actionné de nouveau.
Si tu laisses un tel outil en position « marche » et que l’alimentation est commandée par un NVR externe, il se peut qu’il ne redémarre pas avec le bouton externe après une coupure.
Les fabricants réputés signalent explicitement ce problème.
Il faut donc vérifier le comportement de l’outil concerné avant l’installation.
La conception plug-and-play simplifie l’installation
L’avantage de ce type d’appareil est qu’il n’est pas nécessaire de démonter la machine motorisée elle-même.
La défonceuse ou la scie se branche sur la prise de sortie de l’interrupteur, puis l’interrupteur est raccordé au secteur.
Même avec un produit plug-and-play, le montage doit être mécaniquement solide.
L’interrupteur ne doit pas bouger librement sur l’établi.
Où l’installer ?
Le meilleur emplacement est :
- à l’avant de la machine,
- à portée de la main ou du genou,
- hors du trajet du matériau,
- de façon à éviter toute activation accidentelle.
Une grande palette STOP n’est utile que si elle est réellement rapidement accessible.
Le NVR ne remplace pas les autres dispositifs de sécurité
Un tel interrupteur ne résout pas les problèmes suivants :
- absence de protecteur de lame,
- mauvais serrage de la fraise,
- absence d’aspiration,
- accessoires de poussée inadaptés,
- absence de protection oculaire.
Il s’agit d’un élément d’un système de sécurité global.
Principales caractéristiques d’un interrupteur NVR générique
| Paramètre | Donnée |
|---|---|
| Type | Interrupteur de sécurité No-Volt Release |
| Désignation commerciale | 220 V / 16 A |
| Commandes | START + grande palette STOP |
| Fonction après une coupure | ne doit pas redémarrer automatiquement |
| Utilisations typiques | table de défonceuse / scie sur table / perceuse / défonceuse |
| Installation | fixation solide sur une table ou un bâti |
| Raccordement | plug-and-play selon la version |
Que disent les utilisateurs de systèmes NVR similaires ?
Les menuisiers apprécient souvent surtout de ne pas avoir à passer la main sous la table de défonceuse.
En situation d’urgence, un grand bouton STOP est nettement préférable au petit interrupteur d’origine de l’outil.
Pour les interrupteurs anonymes bon marché, il faut toutefois vérifier la qualité des prises, des contacts et du boîtier en plastique.
À qui convient-il ?
Il est particulièrement adapté à :
- une table de défonceuse fabriquée à la maison,
- une petite table de fraisage,
- une perceuse fixée de façon stationnaire,
- une petite scie,
- d’autres outils d’atelier utilisés de manière fixe.
Un interrupteur de sécurité NVR vaut-il la peine ?
Le principe même du NVR est clairement utile.
La protection contre le redémarrage inattendu et le grand bouton d’arrêt d’urgence STOP constituent de réels avantages en matière de sécurité.
Pour ce modèle anonyme particulier de 16 A, il faut toutefois rester prudent quant à la charge maximale, car il est difficile de trouver une capacité de charge moteur garantie par le fabricant et étayée par des documents indépendants.
Pour une machine coûteuse ou très puissante, je privilégierais un NVR d’un fabricant disposant d’une documentation technique claire et d’une certification.
