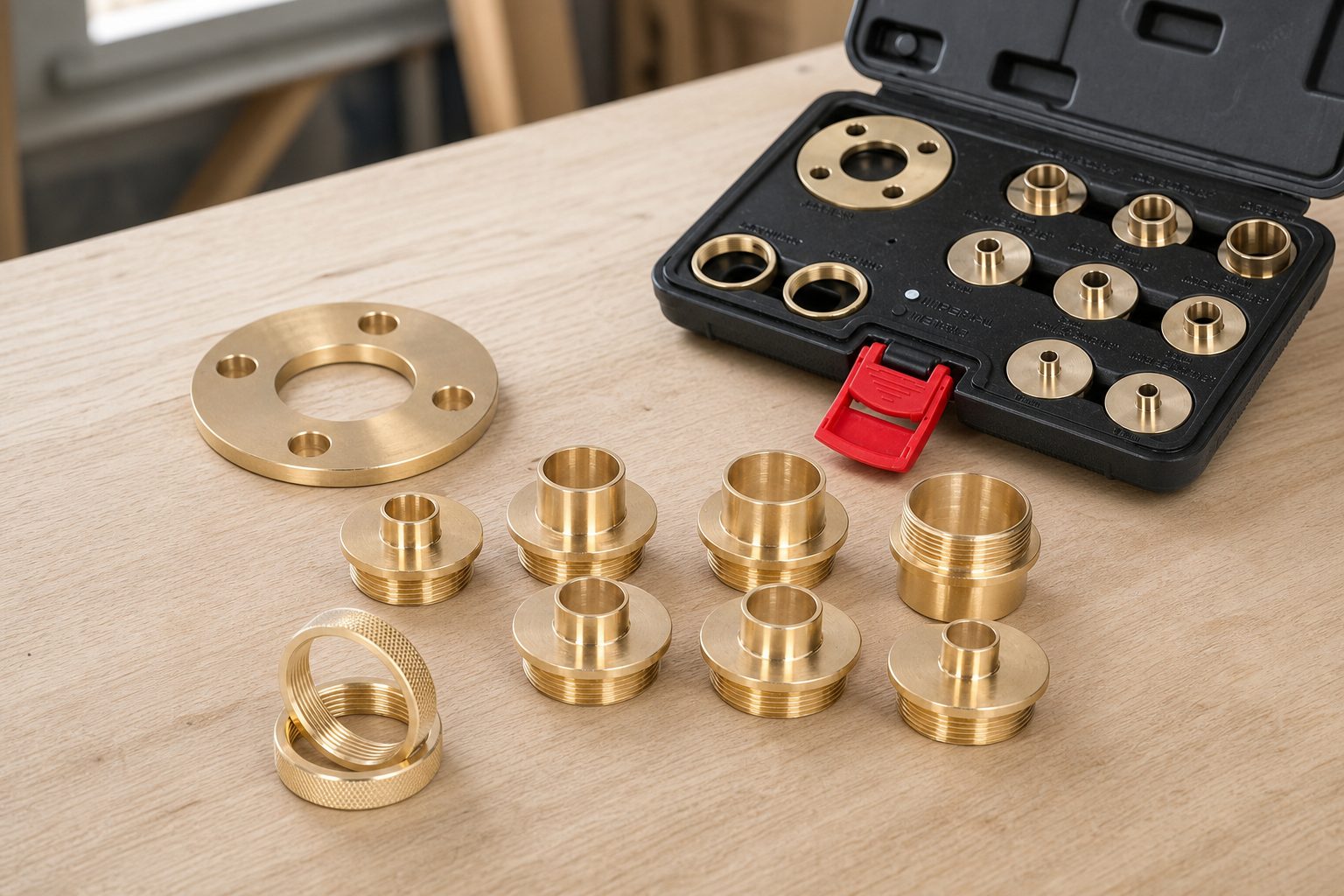

Le jeu de 11 bagues de copiage en laiton pour défonceuse facilite le travail précis avec un gabarit, mais il faut vérifier la compatibilité Porter-Cable
Les bagues de copiage en laiton pour défonceuse constituent un système simple pour le travail du bois, qui permet de guider la fraise le long d’un gabarit sans que le tranchant touche lui-même le gabarit.
pandealia.euLes meilleurs coupons des boutiques chinoises, les prix et leur historique au même endroit.Les bagues de copiage en laiton pour défonceuse constituent un système simple pour le travail du bois, qui permet de guider la fraise le long d’un gabarit sans que le tranchant touche lui-même le gabarit.
Ce jeu de 11 pièces utilise la dimension classique Porter-Cable style et comprend plusieurs diamètres de bagues de guidage, des écrous de fixation et, selon le jeu concerné, un élément de centrage ou de fraisage.
Pour ce type d’accessoire, la précision d’usinage et la compatibilité avec la semelle de la défonceuse sont les critères les plus importants. Il ne s’agit pas d’une norme universelle qui s’adapte automatiquement à toutes les défonceuses.
Comment fonctionne une bague de copiage ?
La bague de copiage se monte dans la semelle de la défonceuse.
Son nez cylindrique dépasse sous la semelle et s’appuie contre le bord du gabarit pendant le travail.
La fraise tourne à l’intérieur de la bague.
La forme obtenue n’est donc pas exactement identique à l’ouverture du gabarit : un décalage se crée entre la fraise et la bague.
Il faut tenir compte de ce décalage lors du travail avec un gabarit.
Le standard Porter-Cable style est répandu, mais pas absolument universel
Ce type de bagues utilise une dimension désignée par Porter-Cable style.
De nombreuses défonceuses la prennent en charge directement ou par l’intermédiaire d’une semelle auxiliaire universelle.
Certaines marques utilisent toutefois leurs propres dimensions.
Les systèmes Festool, Bosch, Makita ou d’autres peuvent nécessiter un adaptateur.
Des avis indépendants d’utilisateurs concernant un jeu similaire de 11 pièces mentionnent, par exemple, la compatibilité avec Porter-Cable et certaines semelles Makita, mais pas automatiquement avec toutes les défonceuses Festool sans adaptateur.
Le laiton possède de bonnes propriétés pour une bague de guidage
Le laiton est apprécié pour les guides de gabarit parce qu’il :
- ne rouille pas comme l’acier ordinaire,
- présente une surface lisse,
- s’usine bien,
- est relativement doux pour le gabarit en cas de contact,
- offre une rigidité suffisante.
La qualité de l’usinage est toutefois plus importante que le matériau lui-même.
Si la bague est excentrée, la fraise ne suivra pas la forme avec précision.
Le centrage par rapport à la fraise est essentiel
Après avoir monté la bague, il faut vérifier que son ouverture est centrée par rapport à la broche de la défonceuse.
Si la bague est décalée de 0,5 mm par rapport au centre, le décalage obtenu peut varier selon la direction du mouvement.
C’est pourquoi les professionnels utilisent un mandrin ou un cône de centrage.
Si le jeu comprend un élément de centrage, il est conseillé de l’utiliser à chaque changement de semelle.
Le gabarit doit être plus épais que la saillie du nez
Une évaluation indépendante d’un jeu similaire signale un problème pratique :
avec un gabarit très fin, le nez de la bague peut traverser toute son épaisseur et toucher la pièce.
Cela empêche un guidage correct.
Il faut donc, pendant le travail :
1. mesurer la longueur du nez de guidage, 2. utiliser un gabarit suffisamment épais, 3. régler la profondeur de la fraise pour que la bague ne gêne pas.
Avec du contreplaqué de 6 mm d’épaisseur, certaines bagues peuvent déjà être trop longues.
À quoi servent les différents diamètres ?
Une bague plus petite convient pour :
- les petits trous,
- les gabarits détaillés,
- les ornements délicats.
Une bague plus grande :
- convient mieux aux grandes fraises,
- offre une plus grande surface de contact,
- peut être plus stable avec de grands gabarits.
Le choix dépend du diamètre de la fraise et du décalage souhaité.
Le décalage se calcule facilement
Si la bague de guidage a un diamètre extérieur de 16 mm et que la fraise mesure 8 mm, le décalage est de :
(16 − 8) / 2 = 4 mm.
Le gabarit doit donc être décalé de 4 mm par rapport au bord souhaité de la coupe obtenue.
Ce calcul est fondamental pour fabriquer ses propres gabarits.
Le principal avantage est la répétabilité
Une bague de guidage est particulièrement utile lorsqu’il faut réaliser plusieurs fois la même forme.
Applications :
- mortaises,
- logements de charnières,
- incrustations,
- inscriptions,
- trous réalisés avec un gabarit,
- reproduction de formes,
- fabrication de plusieurs pièces identiques.
Sans bague, il faudrait utiliser une fraise à copier avec roulement ou une autre technique.
La bague protège le gabarit de la fraise
Le tranchant ne touche pas le gabarit.
C’est un avantage avec les gabarits en MDF, en acrylique ou en contreplaqué.
En cas d’erreur ou de jeu, une fraise à roulement peut endommager le bord du gabarit. La bague transmet le contact par l’intermédiaire d’une surface lisse en laiton.
Les avis indépendants sur un jeu bon marché sont étonnamment bons
Les utilisateurs de ce jeu de 11 pièces évaluent généralement sa finition de manière très positive.
Les points qui reviennent sont :
- un usinage précis,
- un bon emballage,
- des filetages lisses,
- un bon rapport entre le prix et le nombre de bagues.
Pour un accessoire bon marché, il faut toutefois vérifier après déballage :
- les bavures,
- la concentricité,
- les filetages,
- la planéité de l’écrou.
Il n’est pas nécessaire d’utiliser les 11 pièces en même temps
Le jeu comprend plusieurs diamètres, car les différents projets nécessitent des combinaisons différentes.
Dans un atelier, il arrive souvent que l’utilisateur n’emploie régulièrement que 2–3 tailles, les autres servant de réserve.
L’avantage d’un jeu complet est d’avoir la bonne dimension sous la main pour le prochain projet.
Caractéristiques principales du jeu de 11 pièces
| Paramètre | Valeur |
|---|---|
| Type | bagues de copiage pour défonceuse |
| Matériau | laiton |
| Nombre de pièces | 11 |
| Standard | Porter-Cable style |
| Utilisation | fraisage avec gabarit |
| Compatibilité | directement ou avec un adaptateur, selon la défonceuse |
| Avantage | décalage précis et répétable |
À qui ce jeu convient-il ?
Il est particulièrement utile aux menuisiers qui :
- travaillent avec des gabarits,
- fraisent des charnières ou des mortaises,
- fabriquent des pièces en série,
- disposent d’une semelle de défonceuse compatible.
Un jeu de bagues de guidage en laiton en vaut-il la peine ?
Oui, si la défonceuse prend en charge le standard Porter-Cable.
Pour un prix relativement modique, il apporte un système très polyvalent pour le travail avec des gabarits.
Le centrage correct et le calcul du décalage sont essentiels. La bague à elle seule ne garantit pas la précision si elle est mal montée ou si le gabarit n’est pas conçu pour ses dimensions.
