FNIRSI SWM-20 est une soudeuse par points portable avec un courant allant jusqu’à 1200 A, un mode à double impulsion et une batterie de 5000 mAh

FNIRSI SWM-20 est une soudeuse par points portable conçue principalement pour assembler de fines bandes métalliques lors de la fabrication et de la réparation de packs de batteries. Par rapport aux soudeuses par points simples et bon marché, elle propose un soudage à double impulsion, un courant maximal annoncé de 1200 A, un écran TFT de 2,4 pouces, un réglage détaillé des impulsions et une batterie intégrée de 5000 mAh.

Son principal avantage est que l’utilisateur n’est pas limité à quelques niveaux de puissance prédéfinis. La SWM-20 permet de régler le préchauffage, l’impulsion principale, l’intervalle et le nombre de points, ce qui facilite son adaptation à différents matériaux et épaisseurs.

Le soudage à double impulsion a une utilité pratique

FNIRSI utilise un système à double impulsion. La première impulsion est destinée à préparer la surface de contact et à limiter les effets de l’oxydation ; la seconde crée ensuite le joint proprement dit.

Lors du soudage par points de bandes pour batteries, la régularité est très importante. Un point trop faible risque de se desserrer avec le temps ; une impulsion trop forte peut brûler la bande ou chauffer inutilement la cellule.

C’est précisément pourquoi la possibilité d’un réglage fin est plus utile que le seul chiffre marketing du courant maximal.

Courant maximal de 1200 A

Le fabricant annonce un courant de soudage de pointe pouvant atteindre 1200 A.

Pour un appareil de ce type, il ne s’agit pas d’un courant continu, mais d’une impulsion très brève. Le résultat réel dépend de l’épaisseur de la bande, du matériau, de la propreté des contacts, de la pression des électrodes et de la durée réglée.

La SWM-20 convient donc aux bandes fines, et non comme substitut à un poste à souder classique pour les structures en acier.

Quels matériaux peut-elle souder ?

Les caractéristiques techniques officielles indiquent les épaisseurs maximales selon le matériau :

Ces valeurs doivent être considérées comme les limites supérieures indiquées par le fabricant. Pour travailler sur des batteries, il vaut mieux commencer par réaliser des soudures d’essai sur le même matériau, puis seulement souder directement sur les cellules.

Des possibilités de réglage très étendues

La SWM-20 offre davantage qu’un simple choix « faible / moyen / fort ».

Il est possible de régler, par exemple :

• le préchauffage, d’environ 1 à 10 ms,
• l’impulsion principale, d’environ 1 à 99 ms,
• l’intervalle entre les impulsions,
• le nombre de points répétés,
• le délai d’activation,
• l’espacement entre les soudures répétées.

Le fabricant évoque plus de 10 000 combinaisons de réglages. En pratique, l’essentiel est que l’utilisateur puisse modifier les paramètres en fonction de la bande utilisée.

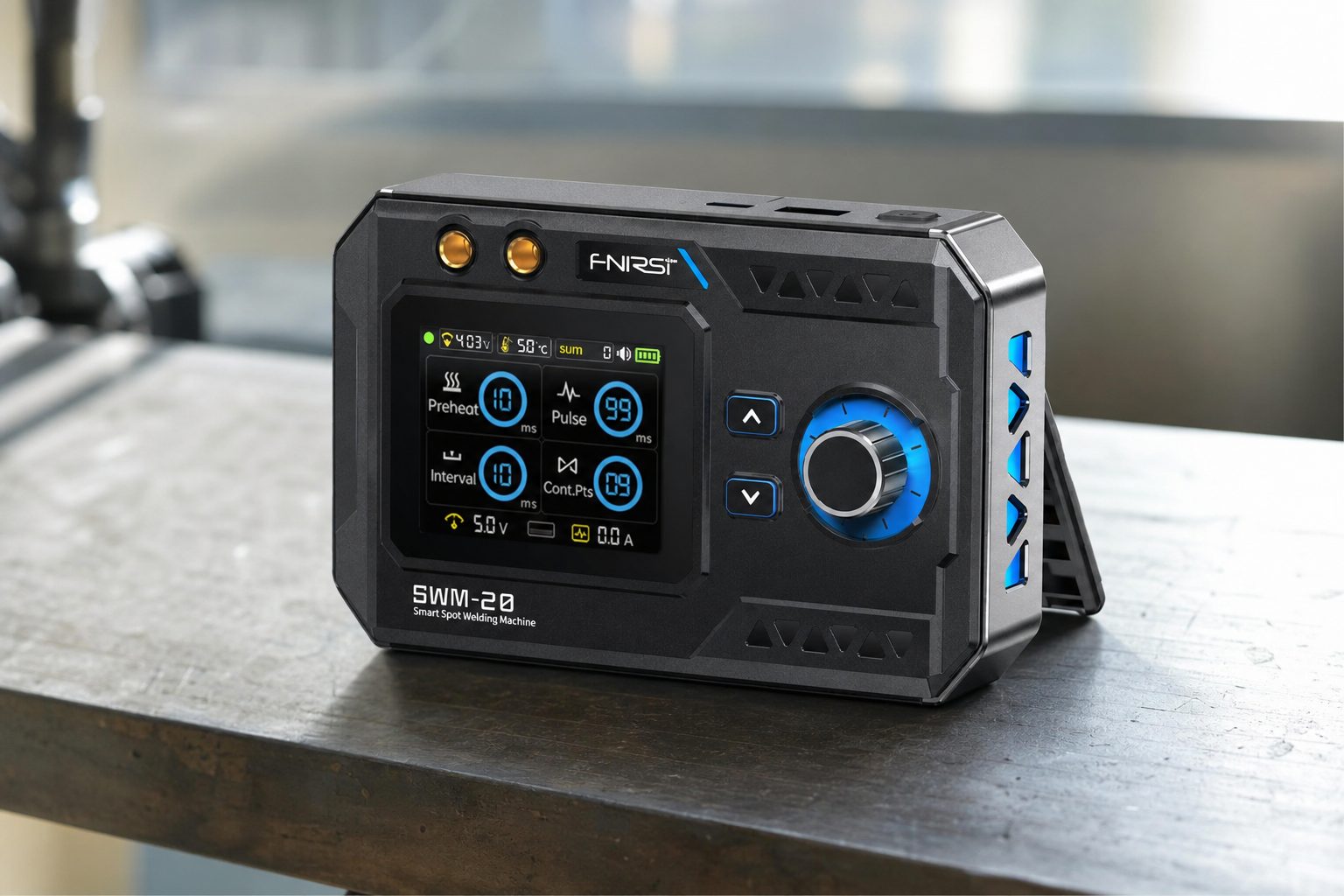

Écran TFT de 2,4 pouces

La face avant est équipée d’un écran TFT couleur de 2,4″ d’une résolution de 320 × 240 px.

Il affiche les paramètres réglés, la tension, la température et l’état de fonctionnement. La commande s’effectue au moyen d’un encodeur rotatif et de boutons physiques.

C’est une différence appréciable par rapport aux soudeuses par points simples dotées de quelques LED, sur lesquelles l’utilisateur ne sait souvent pas exactement quels paramètres sont réglés.

Batterie de 5000 mAh et environ 1500 points

La SWM-20 intègre une batterie d’une capacité de 5000 mAh. Le fabricant annonce jusqu’à environ 1500 cycles de soudage par charge, même si le nombre réel dépendra de l’intensité des impulsions.

La recharge s’effectue via USB-C à 5 V / 2,1 A.

Autre aspect pratique : l’appareil peut également servir de batterie externe 5 V / 2,1 A.

Stylos de soudage en cuivre

Les stylos de soudage utilisent des parties de contact en cuivre à 99,9 %, ce qui aide à réduire la résistance électrique et à dissiper la chaleur.

Le fabricant indique que les stylos mesurent environ 32 cm ; des pointes de rechange sont également fournies.

Huit protections de sécurité

FNIRSI indique une protection contre :

• la surchauffe,
• la sous-tension,
• la surcharge,
• la décharge excessive,
• les courts-circuits,
• les basses températures,
• les chocs,
• les problèmes de stabilisation de la tension.

Il faut toutefois rester prudent lorsqu’on travaille avec des cellules Li-ion. Une soudeuse par points fonctionne avec un courant pulsé très élevé et des électrodes mal positionnées peuvent provoquer un court-circuit.

Que disent les utilisateurs ?

Les retours des propriétaires de la SWM-20 sont majoritairement positifs, notamment pour le soudage de bandes de nickel.

Une remarque pratique revient toutefois : il faut consacrer du temps au départ à trouver le bon réglage pour le matériau utilisé. Un utilisateur a par exemple indiqué qu’avec du nickel pur de 0,15 mm, il avait dû ajuster plusieurs fois la combinaison du préchauffage et de l’impulsion principale avant d’obtenir un joint solide.

Ce n’est pas un défaut de l’appareil en lui-même, mais une caractéristique naturelle d’une soudeuse par points réglable.

Principales caractéristiques de la FNIRSI SWM-20

À qui la SWM-20 convient-elle ?

Elle est particulièrement intéressante pour les utilisateurs qui réparent ou assemblent des packs de batteries, travaillent avec des bandes de nickel ou ont besoin d’un soudage par points précis sur de petites pièces.

Son écran et ses modes prédéfinis sont des avantages pour les débutants complets, mais avant de travailler sur des cellules Li-ion, il est recommandé de s’entraîner aux réglages sur un matériau d’essai sûr.

La FNIRSI SWM-20 en vaut-elle la peine ?

La SWM-20 se distingue surtout par l’association d’un réglage très fin, du soudage à double impulsion et d’une conception portable à batterie.

Si tu as principalement besoin de souder des bandes de nickel sur des cellules, elle offre plus de contrôle que les soudeuses par points simples et bon marché. Il ne faut pas considérer les 1200 A comme le seul critère décisif : la possibilité de régler précisément le timing et de reproduire une soudure de qualité identique est plus précieuse.
